剪力墻結構，即由剪力墻組成的承受豎向和水平作用的結構。目前結構墻結構廣泛應用于高層住宅建筑，但對于抗震設防烈度較高的區域，諸如北京，由于當?shù)夭徽J(rèn)可異形柱規范，故即便6層高的住宅樓也會采用剪力墻結構體系。
需要注意的是：對于對品質要求不高的住宅建筑可采用框架-剪力墻結構體系。通常來講對于框架-剪力墻結構框架承擔的傾覆力矩在20%-30%是比較經濟的。
?
剪力墻結構的布置原則
1、盡量在角部布置剪力墻。
2、核心筒，豎向交通處布置剪力墻。
3、在離剛心最遠處要特別加強。
4、墻體盡量布置成L、T等簡單形式，不要過于復雜，同時剪力墻的翼墻長度盡量大于等于翼墻厚度的3倍，以減少約束邊緣構件的長度及配筋。
5、盡量減少短肢剪力墻的出現，當短肢剪力墻承受的傾覆力矩超過30%時，即為具有較多短肢剪力墻的結構，此種結構短肢墻承受的傾覆力矩不宜超過50%
6、墻長度不宜大于8m，避免受彎后產生大裂縫及拉斷鋼筋。
7、避免剛度突變，比如出屋面電梯間要適當加強，減小鞭稍效應。
?
剪力墻結構的主要經濟指標
(1)層間位移角 1/1000(廣東地區1/800)
層間位移角越接近限值，表明其剛度越適宜。
(2)墻肢間距【經驗數據，僅供參考，具體情況要根據具體的房屋層數高度及風載大小等綜合考慮。】
低烈度區(6、7度區)剪力墻的間距一般為6~8m;高烈度區(8度區)剪力墻間距一般為3~5m。
(3)鋼筋及混凝土含量

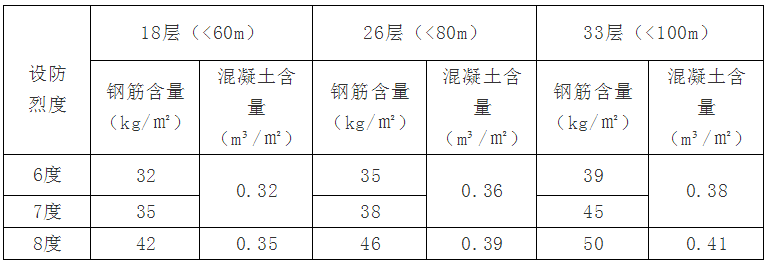

剪力墻結構鋼筋及混凝土指標一覽表
注：此表為結構規則，場地條件良好等對結構有利條件下得到的數值，具體要視工程情況而定。
?
剪力墻結構的注意事項
1、在框架剪力墻結構中，單片剪力墻承受的水平剪力不應超過30%。
2、注意短肢剪力墻、一字墻的軸壓比限值及相應的配筋率要求(高規7.2.2)。
3、一字形獨立剪力墻是指純獨立的，若與它有連梁相連，則不是一字形獨立剪力墻。并要注意此種剪力墻底部加強部位及其他部位的墻厚要求。
4、除首層外，變截面處的軸壓比容易超，要注意查看。
5、剪力墻墻身及邊緣構件配筋不必過分放大，滿足規范即可。
