鋼筋工程量計算規則
?鋼筋工程，應區別現澆、預制構件、不同鋼種和規格，分別按設計長度乘以單位重量，以噸計算。
?計算鋼筋工程量時，設計已規定鋼筋塔接長度的，按規定塔接長度計算;設計未規定塔接長度的，已包括在鋼筋的損耗率之內，不另計算塔接長度。鋼筋電渣壓力焊接、套筒擠壓等接頭，以個計算。
?先張法預應力鋼筋，按構件外形尺寸計算長度，后張法預應力鋼筋按設計圖規定的預應力鋼筋預留孔道長度，并區別不同的錨具類型，分別按下列規定計算：
①低合金鋼筋兩端采用螺桿錨具時，預應力的鋼筋按預留孔道長度減0.35m，螺桿另行計算
②低合金鋼筋一端采用徽頭插片，另一端螺桿錨具時，預應力鋼筋長度按預留孔道長度計算，螺桿另行計算
③低合金鋼筋一端采用徽頭插片，另一端采用幫條錨具時，預應力鋼筋增加0. 15m，兩端采用幫條錨具時預應力鋼筋共增加0.3m計算
④低合金鋼筋采用后張硅自錨時，預應力鋼筋長度增加0. 35m計算
⑤低合金鋼筋或鋼絞線采用JM， XM， QM型錨具孔道長度在20m以內時，預應力鋼筋長度增加lm;孔道長度20m以上時預應力鋼筋長度增加1.8m計算
⑥碳素鋼絲采用錐形錨具，孔道長在20m以內時，預應力鋼筋長度增加lm;孔道長在20m以上時，預應力鋼筋長度增加1.8m
⑦碳素鋼絲兩端采用鐓粗頭時，預應力鋼絲長度增加0. 35m計算
?
各類鋼筋計算長度的確定
鋼筋長度=構件圖示尺寸-保護層總厚度+兩端彎鉤長度+(圖紙注明的搭接長度、彎起鋼筋斜長的增加值)
?鋼筋的砼保護層厚度
①受力鋼筋的砼保護層厚度，應符合設計要求，當設計無具體要求時，不應小于受力鋼筋直徑，并應符合下表的要求。
②處于室內正常環境由工廠生產的預制構件，當砼強度等級不低于C20且施工質量有可靠保證時，其保護層厚度可按表中規定減少5mm，但預制構件中的預應力鋼筋的保護層厚度不應小于15mm;處于露天或室內高濕度環境的預制構件，當表面另作水泥砂漿抹面且有質量可靠保證措施時其保護層厚度可按表中室內正常環境中的構件的保護層厚度數值采用。
③鋼筋砼受彎構件，鋼筋端頭的保護層厚度一般為10mm;預制的肋形板，其主肋的保護層厚度可按梁考慮。
④板、墻、殼中分布鋼筋的保護層厚度不應小于10mm;梁、柱中的箍筋和構造鋼筋的保護層厚度不應小于15mm。
?鋼筋的彎鉤長度
Ⅰ級鋼筋末端需要做1800、 1350、 900、彎鉤時，其圓弧彎曲直徑D不應小于鋼筋直徑d的2.5倍，平直部分長度不宜小于鋼筋直徑d的3倍;HRRB335級、HRB400級鋼筋的彎弧內徑不應小于鋼筋直徑d的4倍，彎鉤的平直部分長度應符合設計要求。1800的每個彎鉤長度=6.25 d;( d為鋼筋直徑mm)
?彎起鋼筋的增加長度
彎起鋼筋的彎起角度一般有300、450、600三種，其彎起增加值是指鋼筋斜長與水平投影長度之間的差值。
?箍筋的長度
箍筋的末端應作彎鉤，彎鉤形式應符合設計要求。當設計無具體要求時，用Ⅰ級鋼筋或低碳鋼絲制作的箍筋，其彎鉤的彎曲直徑D不應大于受力鋼筋直徑，且不小于箍筋直徑的2.5倍;彎鉤的平直部分長度，一般結構的，不宜小于箍筋直徑的5倍;有抗震要求的結構構件箍筋彎鉤的平直部分長度不應小于箍筋直徑的10倍。
?

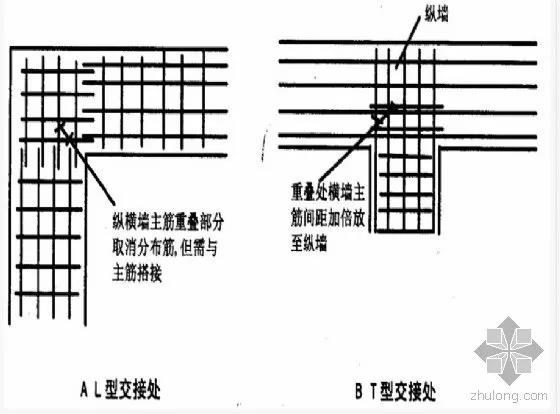

鋼筋的錨固長度
鋼筋的錨固長度，是指各種構件相互交接處彼此的鋼筋應互相錨固的長度。
設計圖有明確規定的，鋼筋的錨固長度按圖計算;當設計無具體要求時，則按《混凝土結構設計規范》的規定計算。GB50010—2002規范規定：
?受拉鋼筋的錨固長度
受拉鋼筋的錨固長度應按下列公式計算：
普通鋼筋La=a(fy/ft)d
預應力鋼筋La=a(fpy/ft)d
式中 fy fpy —普通鋼筋、預應力鋼筋的抗拉強度設計值;
ft —混凝土軸心抗拉強度設計值，當混凝土強度等級高于C40時，按C40取值;
d —鋼筋直徑;
a —鋼筋的外形系數(光面鋼筋a取0.16，帶肋鋼筋a取0.14)
注：當符合下列條件時，計算的錨固長度應進行修正：
①當HRB335、 HRB400及 RRB400級鋼筋的直徑大于25mm時，其錨固長度應乘以修正系數1.1;
②當HRB335、 HRB400及 RRB400級的環氧樹脂涂層鋼筋，其錨固長度應乘以修正系數1.25;
③當HRB335、 HRB400及 RRB400級鋼筋在錨固區的混凝土保護層厚度大于鋼筋直徑的3倍且配有箍筋時，其錨固長度可應乘以修正系數0.8;
④經上述修正后的錨固長度不應小于按公式計算錨固長度的0.7倍，且不⑤縱向受壓鋼筋的錨固長度不應小于受拉鋼筋錨固長度的0.7倍。
縱向受拉鋼筋的抗震錨固長度LaE應按下列公式計算：
一、二級抗震等級：LaE=1.15La
三級抗震等級： LaE=1.05La
四級抗震等級： LaE=La
?
砼構件鋼筋、預埋鐵件工程量計算
?現澆構件鋼筋制安工程量：抽筋按理論重量計算。
鋼筋工程量=鋼筋分規格長×Kg / m×件數(0.00617d2=Kg/m，鋼筋直徑：d—mm)
?預制鋼筋砼
凡是標準圖集構件鋼筋，可直接查表，其工程量=單件構件鋼筋理論重量×件數;而非標準圖集構件鋼筋計算方法同“1”。
?預埋鐵件工程量
預埋鐵件工程量按圖示尺寸以理論重量計算。
如圖所示計算10根鋼筋混凝土預制柱的預埋鐵件工程量：
①計算Φ10鋼板理論重量
M-1: 0.4×0.4×78.5㎏/㎡×10=125.60㎏
M-2: 0.3×0.4 ×78.5㎏/㎡×10=92.40㎏
M-3: 0.3×0.35 ×78.5㎏/㎡×10=82.40㎏
M-4: 2×0.1×0.32 ×2×78.5㎏/㎡×10=100.50㎏
M-5: 4×0.1×0.36 ×2×78.5㎏/㎡×10=226.10㎏
②計算Φ12、Φ18鋼筋理論重量
Φ12 鋼筋：
M-1: 2×(0.3+0.36×2+12.5×0.012)×0.888㎏/m×10=20.80㎏
M-2: 2×(0.25+0.36×2+12.5×0.012)×0.888㎏/m×10=19.90㎏
M-3: 2×(0.25+0.36×2+12.5×0.012)×0.888㎏/m×10=19.90㎏
Φ18 鋼筋：
M-4: 2×3×0.38× 2.00㎏/m×10=45.60㎏
M-5: 4×3×0.38×2.00㎏/m×10=91.20㎏
小計：20.80+19.90+19.90+45.60+91.20=197.4 ㎏
合計：627+197.4=824.4 ㎏預埋鐵件工程量=0.824 t
?鋼筋工程量計算實例
鋼筋混凝土現澆板如圖所示計算10塊板的鋼筋工程量
①Φ8=(2.7-0.015×2)×[(2.4-0.015×2)÷0.15+1]×0.395=2.67×13×0.395=13.71kg
②Φ8=2.37×19×0.395=17.79kg
③Φ12=(0.5+0.1×2)×[(2.67+2.3)×2÷0.2+4]×0.888=33.56kg
④Φ6.5=(2.67×6+2.37×6)×0.26=7.86kg
小計：
Φ10以內：(13.71+17.79+7.86)×10=393.60 kg
Φ10以上：33.56×10=335.60 kg
鐵馬鋼筋按經驗公式1%計算：
Φ10以內：(393.60+ 335.60)×0.01=7.29 kg
?

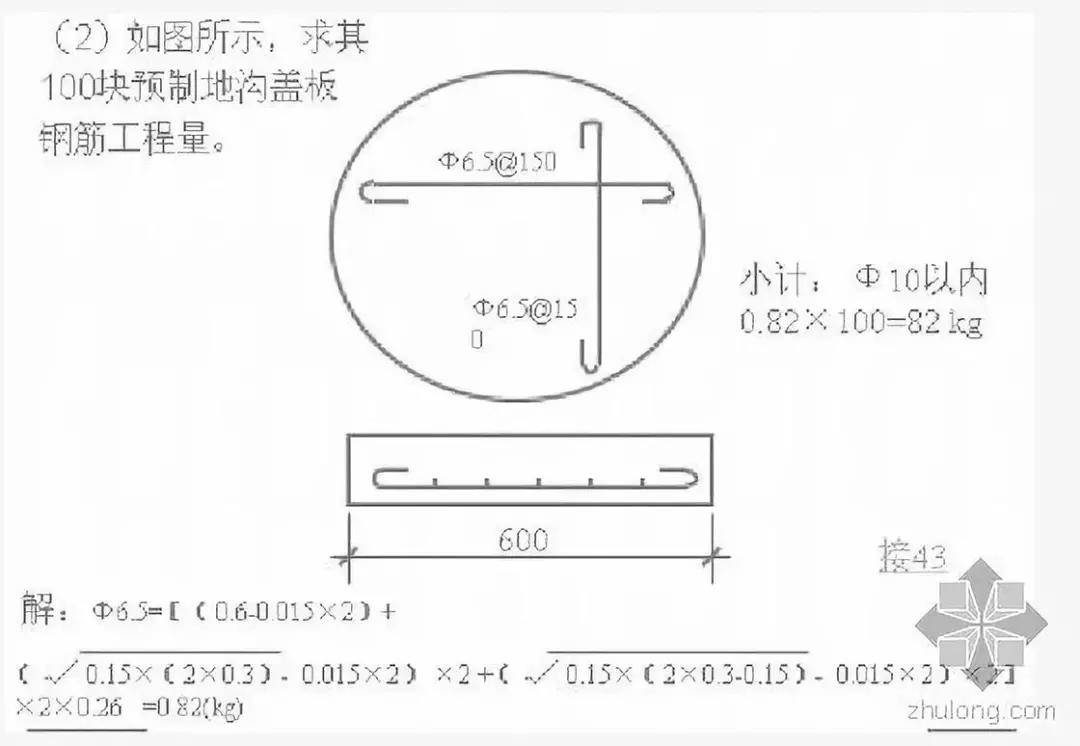

鋼筋計算其他問題

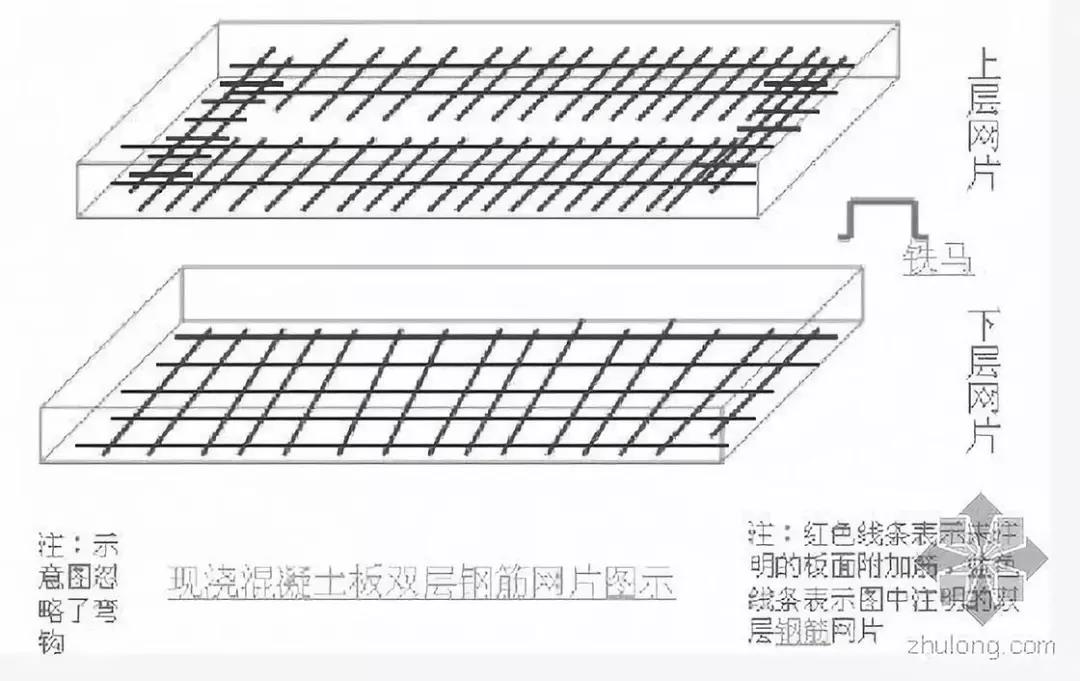

在計算鋼筋用量時，還要注意設計圖紙未畫出以及未明確表示的鋼筋，如樓板中雙層鋼筋的上部負彎矩鋼筋的附加分布筋、滿堂基礎底板的雙層鋼筋在施工時支撐所用的馬凳及鋼筋砼墻施工時所用的拉筋等。這些都應按規范要求計算，并入其鋼筋用量中。
